大型永磁驅動矩形頂管機為深圳項目研發

　　據人民網報道，專為深圳地下聯通隧道施工項目研發制造的永磁驅動矩形頂管機，采用永磁變頻電機驅動，是完全按照工程需要研制開發的大型頂管設備，是我國自主研制的首臺永磁驅動矩形頂管機。這臺設備寬10.2米，高6.6米，主機長10米，加上后配套附屬設備總重700噸，設計了6個同時開挖作業的刀盤，有效提高了開挖覆蓋率，采用刀盤前后錯開布置，盾體帽檐和盲區導流塊輔助切削，有效解決了矩形全斷面挖掘的問題。

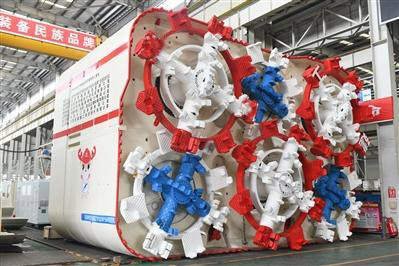

大型永磁驅動矩形頂管機

　　矩形頂管機比圓形發掘效果更好、經濟適用、施工效率高

　　這個大型矩形頂管機與一般外形為圓形的盾構機不同，矩形頂管機的外形為矩形，比圓形斷面的有效使用面積增大了20%以上，有利于更加科學合理地利用地下空間。矩形頂管機在始發掘進時占地區間小，適用于淺覆土、短距離掘進，比盾構機更為經濟適用，施工效率高。采用永磁變頻電機驅動具有體積小、效率高、節能環保的優勢，比同功率異步電機驅動效率高出5%以上，通過大幅度減少電機能量的損耗，降低隧道施工時的環境溫度，有利于整機穩定運行和人員施工作業。

　　在控制系統方面，這臺設備的刀盤控制采用“一拖一”方式，即一個電機配置一臺變頻器，單獨對每臺電機進行精確的轉速和扭矩控制，實時進行動態調節，可使主驅動轉速和扭矩調節更加精準，并且在單一變頻器故障的情況下仍能保障主驅動正常運行。

　　挖掘任務完成 即分解變型為圓形盾構機

　　該設備在完成深圳項目掘進任務后，6個刀盤的驅動機構可以回收再利用，制造6臺小直徑圓形盾構機，有助于提升資源利用水平促進綠色低碳發展。
